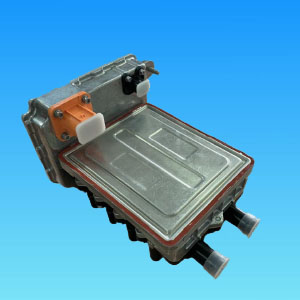

Third generation PTC coolant heater

Model: DF-WPTC-PCA-01

Rated Voltage（V） 350

Voltage Range（V） 200~500

Rated Power（W） 7000（0~+10%）@10L/min，Tin=60℃

Controller Low Voltage（V） 9~16

Control Mode CAN

Overall Dimensions (Length * Width * Height) ：224*158*124mm

Inlet & outlet diameter：φ20mm

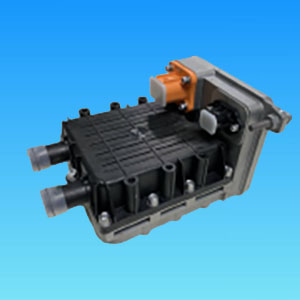

Model WPTC-PCA-02

Rated Voltage（V） 400

Voltage Range（V） 190~510

Rated Power（W） 7000（0~+10%）@10L/min，Tin=60℃

Controller Low Voltage（V） 9~16

Control Mode CAN

Overall Dimensions (Length * Width * Height) ：188.2*158.1*112mm

Inlet & outlet diameter：φ20mm

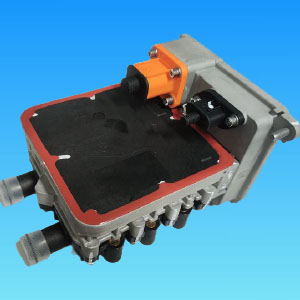

Model WPTC-PCA-03

Rated Voltage（V） 350

Voltage Range（V） 190~510

Rated Power（W） 6500±10%@10L/min，Tin=60℃

Controller Low Voltage（V） 9~16

Control Mode LIN

Overall Dimensions (Length * Width * Height) ：192.2*155*112.2mm

Inlet & outlet diameter：φ20mm

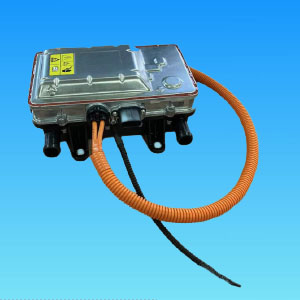

Model WPTC-PCA-04

Rated Voltage（V） 400

Voltage Range（V） 260~475

Rated Power（W） 10000（-5~+5%）@20L/min，Tin=0℃

Controller Low Voltage（V） 9~16

Control Mode CAN

Overall Dimensions (Length * Width * Height) ：225*187.3*87mm

Inlet & outlet diameter：φ20mm

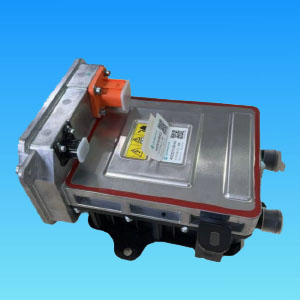

Model WPTC-PCA-05

Rated Voltage（V） 657

Voltage Range（V） 460~759

Rated Power（W） 7000（0~+10%）@10L/min，Tin=60℃

Controller Low Voltage（V） 9~16

Control Mode CAN/LIN

Overall Dimensions (Length * Width * Height) ：249.4*181.4*116.7mm

Inlet & outlet diameter：φ20mm

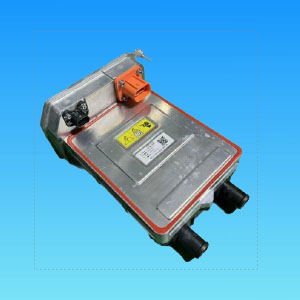

Model WPTC-PCA-06

Rated Voltage（V） 800

Voltage Range（V） 550~850

Rated Power（W） 8000（0~+10%）@10L/min，Tin=0℃

Controller Low Voltage（V） 18~32

Control Mode CAN/LIN

Overall Dimensions (Length * Width * Height) ：249.4*181.4*116.7mm

Inlet & outlet diameter：φ20mm

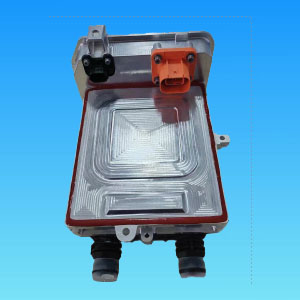

Model WPTC-PCA-07

Rated Voltage（V） 630

Voltage Range（V） 420~740

Rated Power（W） 6650（0~+10%）@23L/min，Tin=46℃

Controller Low Voltage（V） 9~16

Control Mode CAN

Overall Dimensions (Length * Width * Height) ：237.7*166.4*124.2mm

Inlet & outlet diameter：φ20mm

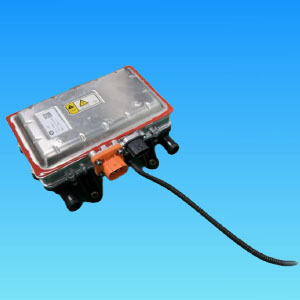

Model WPTC-PCA-08

Rated Voltage（V） 614

Voltage Range（V） 400~750

Rated Power（W） 8000（-5~+5%）@15L/min，Tin=65℃

Controller Low Voltage（V） 18~32

Control Mode CAN

Overall Dimensions (Length * Width * Height) ：225*187*93mm

Inlet & outlet diameter：φ20mm

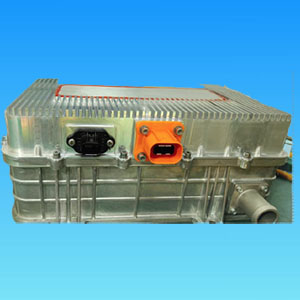

Model WPTC-PCA-09

Rated Voltage（V） 600

Voltage Range（V） 400~750

Rated Power（W） 15000（-10%~+10%）

Controller Low Voltage（V） 18~32

Control Mode CAN

Overall Dimensions (Length * Width * Height) ：249.4*181.4*116.7mm

Inlet & outlet diameter：φ25mm

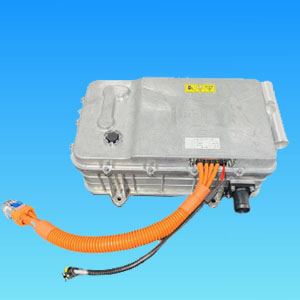

 Model WPTC-PCA-10

Rated Voltage（V） 640

Voltage Range（V） 300~800

Rated Power（W） 24000±10%@40L/min，Tin=20℃

Control Mode Relay control

Overall Dimensions (Length * Width * Height) ：323*182*110mm

Inlet & outlet diameter：φ25mm

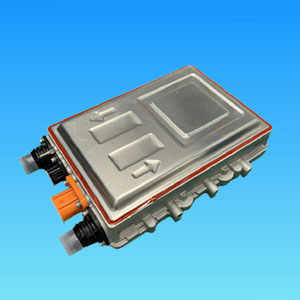

Model WMH-PCA-01

Rated Voltage（V） 350

Voltage Range（V） 170~490

Rated Power（W） 7000（0~+10%）@12L/min，Tin=0℃

Controller Low Voltage（V） 8~16

Control Mode LIN

Overall Dimensions (Length * Width * Height) ：283*210.4*61mm

Inlet & outlet: Quick Coupling

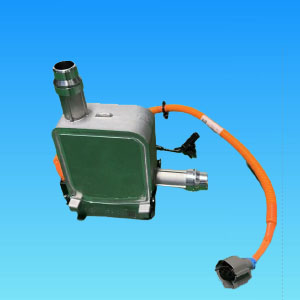

Model EHT-PCA-01

Rated Voltage（V） 480VAC

Voltage Range（V） /

Rated Power（W） 6300W(-8%~+8%)@25L/min，Tin=65℃

Controller Low Voltage（V） 9~16V

Control Mode: Relay control

Overall Dimensions (Length * Width * Height) ：244.2*220.6*88mm

Inlet & outlet ：Quick Coupling
